最简单的逆向软件Quicksurface，3天从入门到精通

引言

在当今的工业制造和设计领域，逆向工程发挥着至关重要的作用。它能够帮助我们在没有原始设计图纸的情况下，通过对实物的扫描和分析，重建出精确的数字模型。而Quicksurface作为一款简单易用的逆向软件，为逆向工程提供了高效的解决方案。本文将详细介绍Quicksurface软件，帮助你在3天内从入门到精通。

一、Quicksurface软件概述

Quicksurface是一款强大的3D逆向工程软件，它专为那些想要使用扫描数据进行3D建模但又面临传统CAD系统限制的工程师而设计。该软件由在3D扫描行业拥有25年以上经验的专家创建，是一款独立的Windows 64位应用程序。它可以与任何能够导出STL、OBJ或PLY网格或PTX点云的3D扫描仪相辅相成，实现从3D扫描到CAD的无缝转换。

Quicksurface具有多种强大的功能，能够帮助用户快速、准确地完成逆向建模任务。例如，它可以利用AI驱动的工具进行快速产品设计，节省50%以上的时间和精力。此外，它还支持参数化建模、自动曲面重建、自由造型编辑、实时偏差控制等功能，为用户提供了丰富的建模手段。

二、逆向建模背景与意义

在实际的工业生产中，很多焊接工件可能没有原始图纸，而且焊缝粗糙并有磨损。在这种情况下，利用三维扫描技术获取工件的3D数据，并完成逆向建模，是还原真实设计意图的最佳解决方案。通过逆向建模，可以为后续的CNC加工、铸造、3D打印等制造工艺提供准确可靠的数字化数据。

逆向建模不仅可以帮助企业快速恢复失去的设计图纸，还可以对现有产品进行改进和优化。例如，通过对产品的逆向建模，可以分析产品的结构和性能，找出潜在的问题，并进行针对性的改进。此外，逆向建模还可以用于文物保护、汽车改装等领域，为这些领域的发展提供有力的支持。

三、逆向建模前的准备工作

在进行逆向建模之前，需要做好充分的准备工作。首先，要选择合适的3D扫描设备。可以使用任何能够导出STL、OBJ或PLY网格或PTX点云的3D扫描仪，如3DeVOK系列扫描仪。在扫描过程中，要确保工件的所有关键特征都被捕捉到，尤其是焊缝、磨损等细节。

其次，要准备好Quicksurface软件。可以从橙子3D官网（www.orange3D.com.cn）下载并安装该软件。安装完成后，要进行必要的设置，如语言设置、单位设置等。此外，还可以了解软件的基本界面和操作方法，为后续的建模工作做好准备。

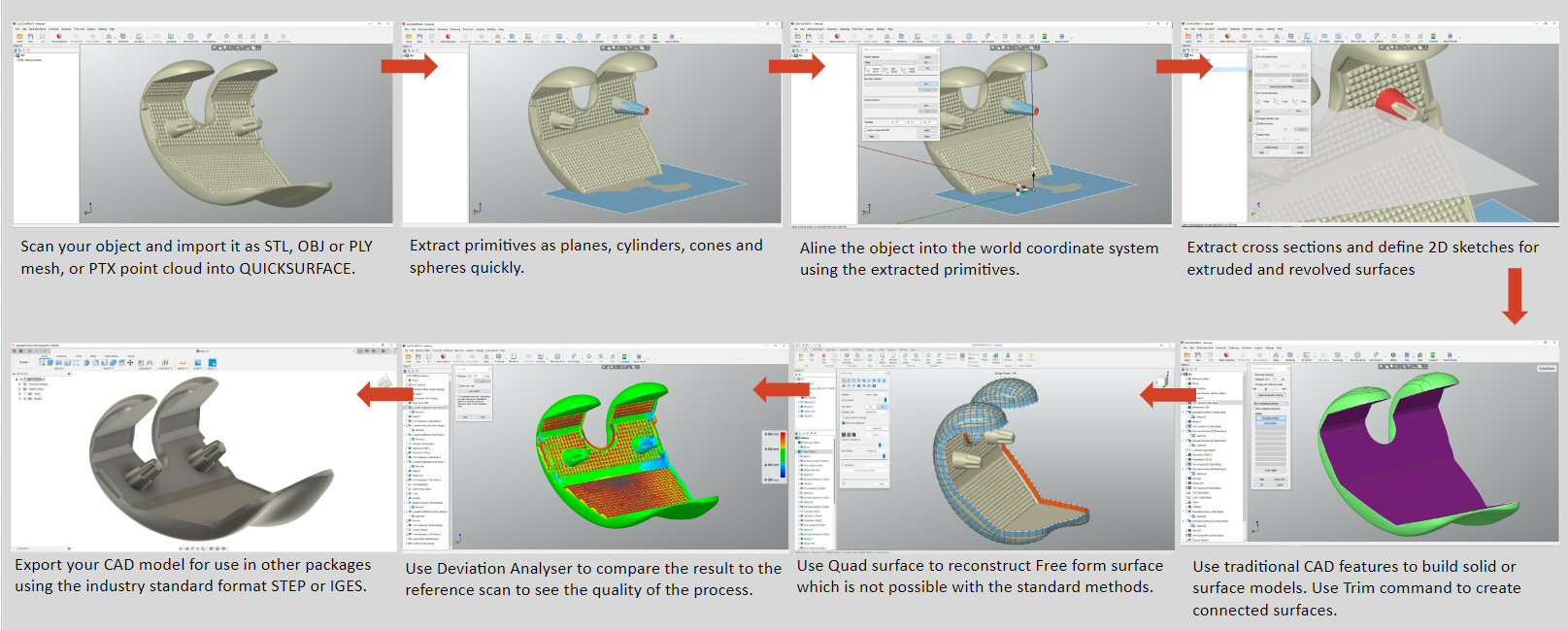

四、逆向建模流程详解

1. 扫描工件获取数据

首先，通过三维扫描设备对工件进行精确扫描，获取高精度的3D数据。扫描过程中要确保工件的所有关键特征都被捕捉到，尤其是焊缝、磨损等细节。扫描数据获取后，就可以导入Quicksurface进行后续的建模工作。从3DeVOK Studio导入数据至Quicksurface时，要确保数据的准确性和完整性。

2. 抽取几何特征并建立基准平面

利用Quicksurface软件，根据扫描数据提取工件的几何特征。首先，需要拟合底面，以此作为基准来定义工件的Z轴方向和高度。通过对底面几何特征进行拟合，可以确保坐标系与工件的实际特征对齐。然后，通过拟合其他面（如侧面）来创建额外的参考平面，为整个模型的建立奠定坚实的基础。在拟合平面时，要通过调整选取灵敏度，确保蓝色区域不超出平面，从而保持拟合平面的准确性。

3. 坐标对齐

确保工件的坐标系与工件的主要特征一致，是整个逆向建模过程中的关键步骤。通过在Quicksurface中设置坐标系统，可以轻松对齐工件的几何特征。通过选择底面和居中平面，定义坐标轴的方向和原点，保证所有后续草图的绘制、特征的创建都基于准确的坐标系。具体操作时，需要使用两侧面建立居中平面，居中平面与底面相交，即可确立坐标系原点。分别选取两个侧面，创建“左平面”与“右平面”，然后点击“创建”按钮，选择“居中平面”功能，分别点击两侧面，创建居中平面。点击“对齐”——“坐标系对齐”，第一特征应选取底面拟合面，用于确立Z轴，如果发现Z轴向下，可点击“反转”功能，将Z轴朝向调整为向上。选取“居中平面”作为第二特征的要素，特征选取完毕后，点击“套用”功能，进行对齐。如需调整XY轴朝向，点击反转，即可摆正坐标。最后，鼠标移动至右上方视图选项，检查确认新坐标系已与零件主要特征对齐摆正，确保模型横平竖直。

4. 根据平面创建2D草图

在确定了坐标系统后，就可以开始绘制2D草图。通过选择与工件主要特征对齐的投影方向，可以自动生成工件的轮廓。Quicksurface提供了快捷的草图绘制工具，例如通过按住SHIFT键和鼠标选择参考点，可以快速创建直线和弧线。通过约束条件，如平行、相切约束，确保草图的精确性。草图绘制时要特别注意细节，确保草图能够准确反映工件的形状和尺寸。

五、Quicksurface软件的高级功能

除了基本的逆向建模功能外，Quicksurface软件还具有一些高级功能，能够帮助用户更好地完成逆向工程任务。例如，它支持网格编辑功能，可以对扫描数据进行精简、孔洞填补、异常网格剔除等操作，生成可用于3D打印或逆向工程的拓扑网格。此外，它还支持特征消除功能，一键移除标识、标记等特征元素，简化模型结构。

Quicksurface软件还具有几何特征提取功能，可以快速重建平面、圆柱、圆锥和球体等几何特征，并生成用于网格对齐的参考几何（如基准线和基准点）。它还支持对称平面功能，可以定义对称平面并通过分析器评估定位质量，使用屏幕控件微调位置以获得最佳效果。此外，它还支持对象对齐功能，利用提取的基础几何特征，在世界坐标系中精确定位对象。通过交互式坐标系定义功能调整对象方向。

六、实际案例应用与总结

为了更好地说明Quicksurface软件的应用效果，下面通过一个实际案例进行介绍。假设我们有一个焊接工件，没有原始图纸，且焊缝粗糙并有磨损。我们可以使用3DeVOK系列扫描仪对该工件进行扫描，获取其3D数据。然后，将扫描数据导入Quicksurface软件，按照上述逆向建模流程进行操作，最终重建出该工件的精确数字模型。

通过这个实际案例可以看出，Quicksurface软件能够帮助我们快速、准确地完成逆向建模任务。它不仅操作简单，而且功能强大，能够满足不同用户的需求。在实际应用中，我们可以根据具体的需求和场景，灵活运用Quicksurface软件的各种功能，提高逆向工程的效率和质量。

总之，Quicksurface是一款简单易用的逆向软件，通过3天的学习和实践，你可以从入门到精通该软件。希望本文能够帮助你更好地了解和使用Quicksurface软件，为你的逆向工程工作带来更多的便利和效益。
