CAD软件 vs 逆向工程软件（扫描转CAD）:工程师需要了解的关键点

许多工程师依赖熟悉的 CAD 软件处理 3D 扫描数据，却不知道它们并非为逆向工程而设计。

CAD 软件中的逆向工程，往往是一个耗时且易错的手动建模过程，而非高效的几何重建。
选择正确的工具至关重要：为设计而生的 CAD 软件，与为扫描重建而生的专用逆向工程软件，有着本质的区别。

#Quicksurface #Geomagic #CAD #逆向软件 #Solidworks

现代工程越来越依赖 3D 扫描来捕获现实世界的零件，并将其转换为精确的 CAD 模型。这一过程被称为逆向工程，在重新设计、制造和产品开发中发挥着关键作用。

许多工程师转向熟悉的 CAD 软件，如 SOLIDWORKS、UG、CATIA、Fusion 360 或 Inventor 来处理扫描数据。虽然这些工具提供了一些网格处理功能，但它们最初并非为逆向工程工作流程设计。

了解 CAD 软件与专用逆向工程工具之间的区别，对于选择正确的解决方案至关重要。

逆向工程与 CAD 建模不同

CAD 软件专注于使用参数化特征（如草图、拉伸和圆角）从零开始创建几何体。工程师定义尺寸、约束和设计意图来构建精确模型。

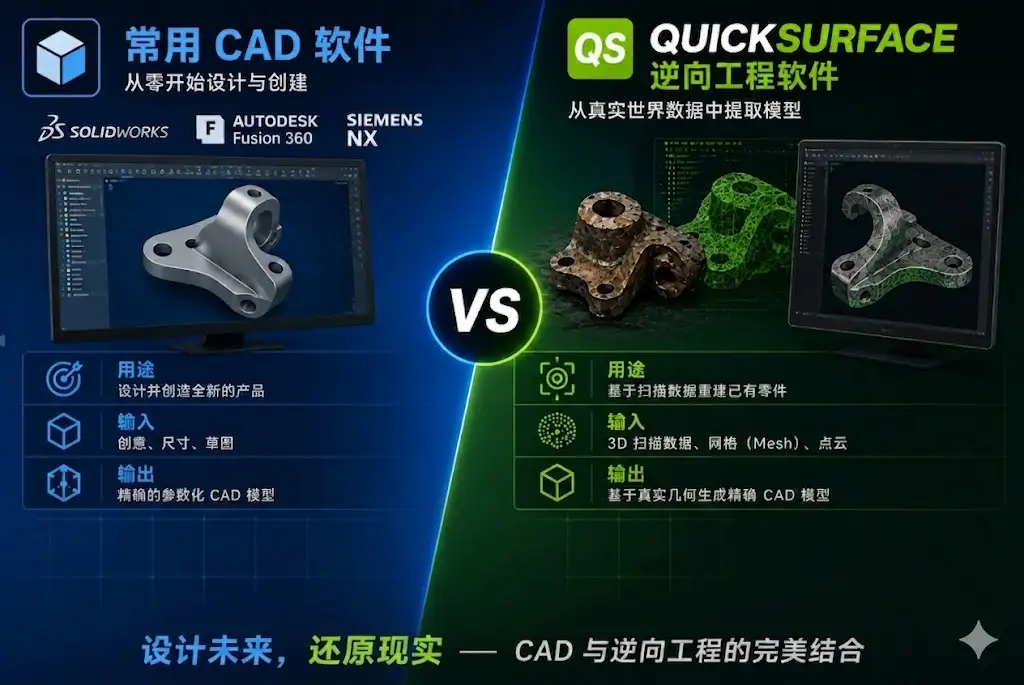

逆向工程软件（Scan to CAD）则采用完全不同的方法。它从扫描数据（通常是网格或点云）开始，需要根据这些数据重建几何体。工程师不是在“设计”，而是在解读并重建现有的物理零件。

这种区别很重要。CAD 工具优先考虑设计工作流程，而逆向工程工具优先考虑扫描驱动的重建。

CAD 软件如何处理逆向工程

大多数现代 CAD 系统都包含处理网格数据的基本工具。这些功能允许工程师导入扫描、创建参考几何体并手动重建零件。

SOLIDWORKS

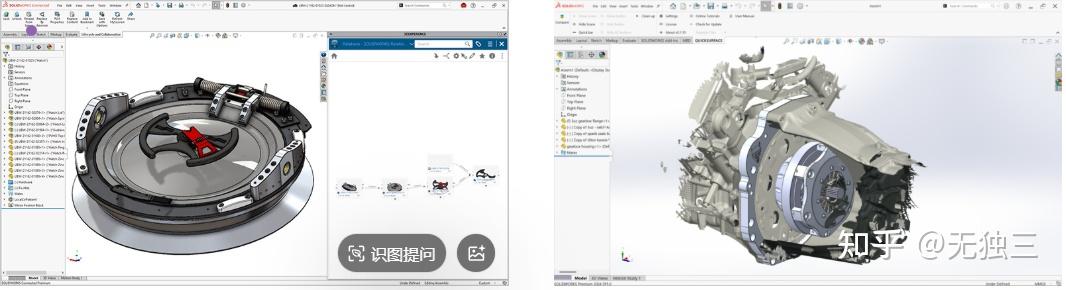

SOLIDWORKS 允许用户导入非常小的网格数据集，并将其用作建模的参考。然而，在实践中，平均扫描数据通常从约 50 万个三角面开始，这远远超出了 SOLIDWORKS 能够可靠处理的能力范围。较大的网格往往导致不稳定或崩溃。

该软件没有内置的横截面工具或偏差分析工具，网格数据仅限于基本的视觉参考。因此，工作流程完全是手动的，对于逆向工程来说效率低下。

要在 SOLIDWORKS 内部有效处理扫描数据，工程师通常依赖专用插件，如 QUICKSURFACE for SOLIDWORKS 或 Geomagic，这些插件为实际的扫描转 CAD 工作流程提供了必要的工具。

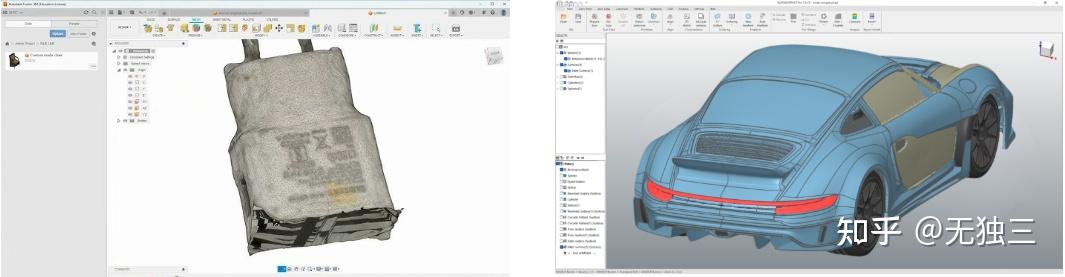

Fusion 360

Fusion 360 将网格和参数化建模结合在单一环境中。它提供网格清理、截面草图和网格转 BRep 转换工具。然而，工程师通常需要逐步重建几何体，大型扫描数据会影响性能。引导曲面生成和实时偏差分析等高级功能有限。

Inventor

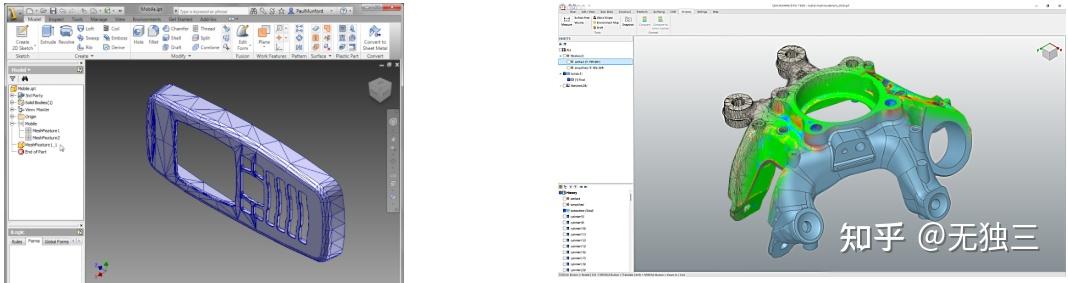

Inventor 通过网格导入、曲面拟合和 Mesh Enabler 等工具支持逆向工程。它允许用户提取分析几何体并重建参数化模型。然而，该过程仍是重建驱动的，通常需要额外的插件来实现更高级的工作流程。

Rhino

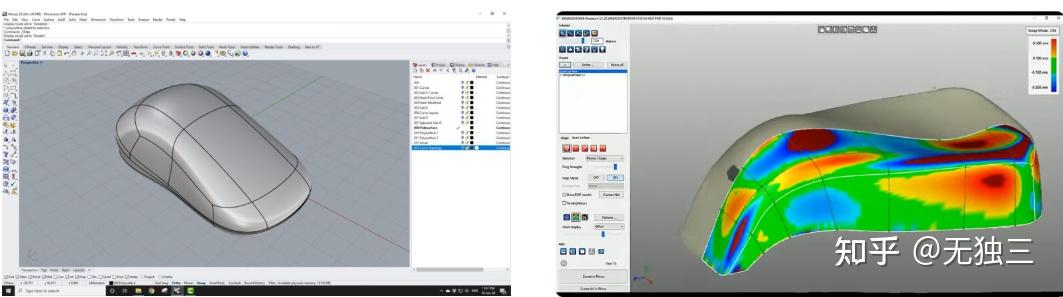

Rhino 在网格、SubD 和 NURBS 建模方面提供灵活性。QuadRemesh 和截面等工具有助于重建几何体，但工作流程高度依赖手动输入。当与 Mesh2Surface for Rhino 结合使用时，Rhino 通过添加结构化曲面生成和分析工具而变得更为高效。

其他 CAD 系统

Alibre Design、TopSolid 和 IronCAD 等软件仅提供有限的网格支持，高度依赖手动重构或第三方工具。CATIA 和 Siemens NX 等高端平台提供更高级的功能，但通常需要专用模块、大量专业知识和复杂的工作流程。

基于 CAD 工作流程的核心局限性

该过程主要是手动的，工程师花费更多时间重建几何体，而不是从扫描数据中提取几何体。对于更复杂的零件，这往往意味着进行多次手动测量、对齐参考并不断复核尺寸——增加了大量时间并提高了出错风险。曲面生成的自动化有限，特征识别往往基础或缺失。

工作流程也在多个工具之间碎片化，这会拖慢一切。同时，大型扫描数据集可能导致性能问题，实时偏差反馈通常有限，使得准确性更难控制。

结果，本应是重建的过程往往变成了耗时的手动建模。

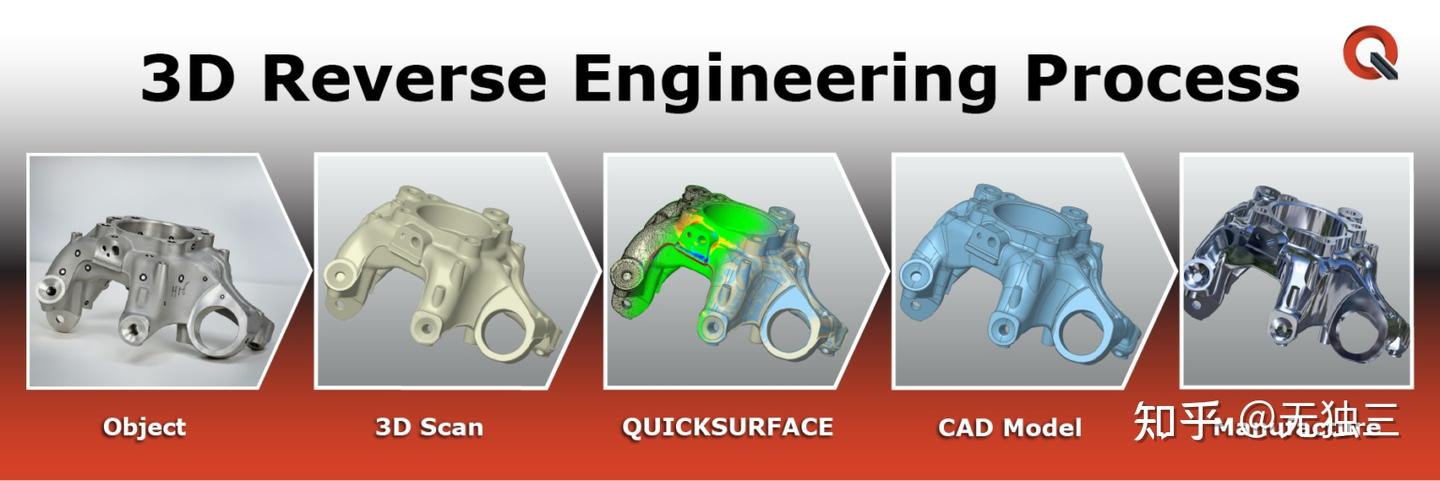

专用逆向工程软件的不同之处

专用逆向工程软件从网格开始，而不是从 CAD 模型开始。它提供专门设计用于解析扫描数据并将其转换为可用几何体的工具。

这些工具包括：

• 自动曲面拟合

• 曲线和特征提取

• 网格引导草图

• 混合参数化和自由曲面建模

• 整个工作流程中集成的偏差分析

QUICKSURFACE 方法

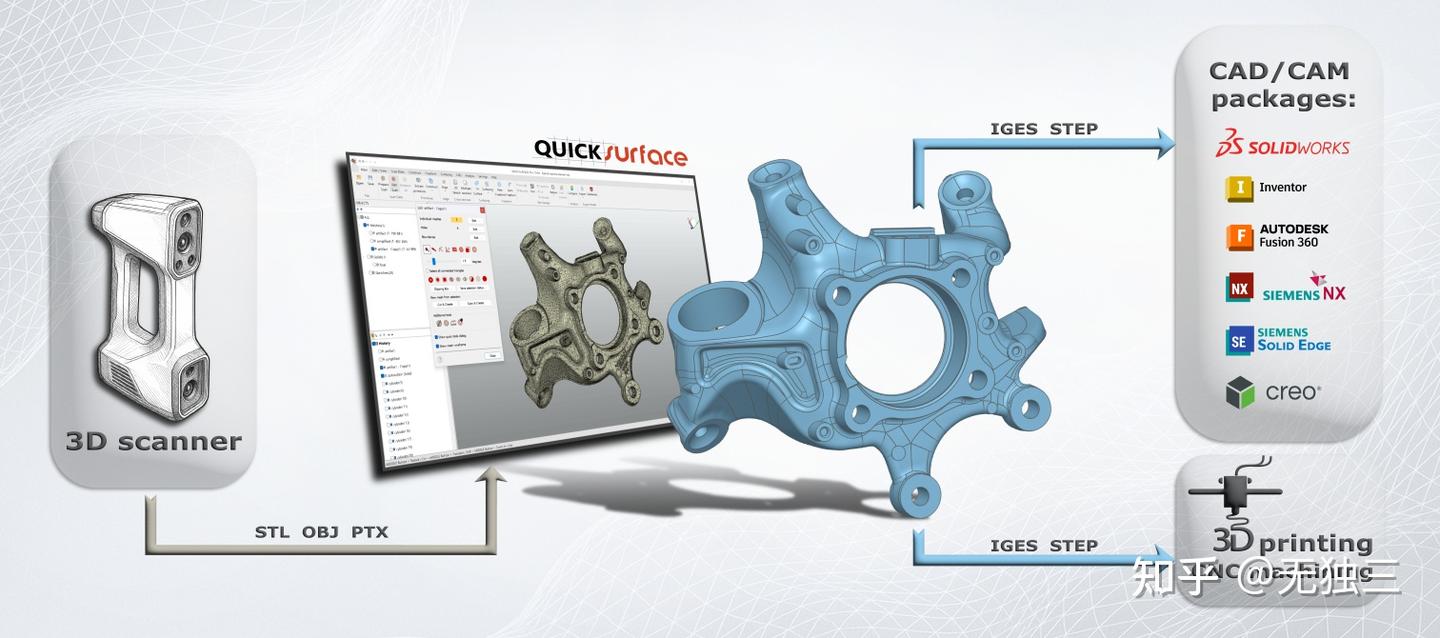

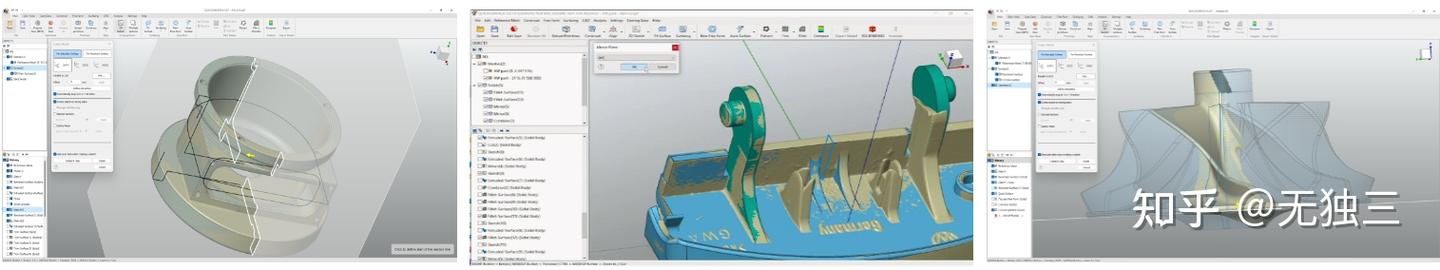

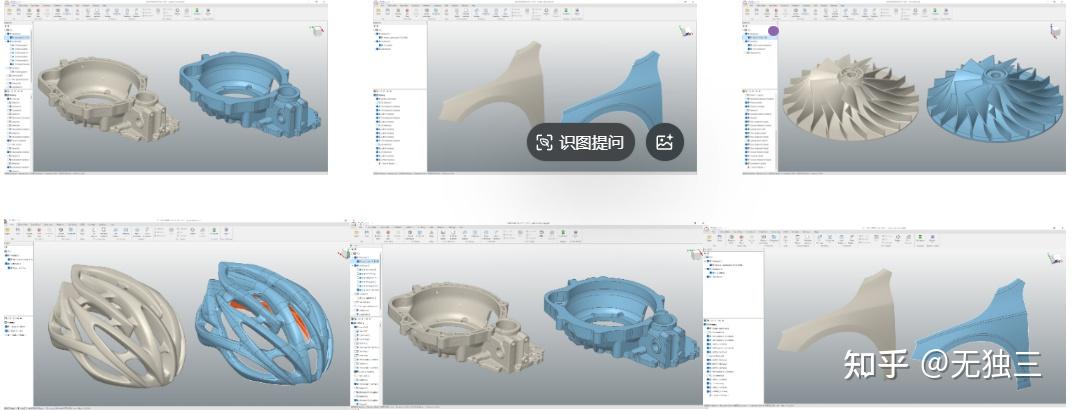

QUICKSURFACE 提供专为逆向工程工作流程构建的完整扫描转 CAD 解决方案。它将网格处理、曲面创建和参数化建模结合在单一环境中。

工程师可以：

• 直接在扫描数据上工作

• 自动或交互式生成曲面

• 使用偏差分析实时验证准确性

• 从网格无缝过渡到完全可编辑的 CAD

QUICKSURFACE 可作为以下形式使用：

• 用于完整工作流程的独立应用程序

• QUICKSURFACE for SOLIDWORKS，完全集成在 SOLIDWORKS 内部

• Mesh2Surface for Rhino，为 Rhino 扩展专用逆向工程工具

结论

CAD 软件在工程中发挥着重要作用，但它并非为逆向工程而设计。虽然它可以支持基本工作流程，但通常需要手动重建、额外工具和碎片化流程。

对于处理 3D 扫描数据的工程师来说，选择不仅仅是关于 CAD——而是使用适合任务的正确工具。QUICKSURFACE 弥合了扫描与 CAD 之间的差距，实现了更快、更准确、更高效的逆向工程工作流程。
